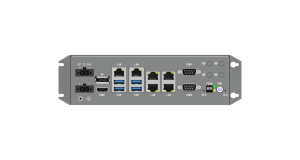

C7E系列 H610A6平臺 嵌入式工控機
遠程管理
狀態監控
遠程運維
安全控制
聯系我們
掃碼即可添加微信，售前客服為您提供咨詢服務
|
規格 |
C7E-H610A6 |
|
|
處理系統 |
CPU | 支持Intel? 12/13/14代酷睿/奔騰/賽揚桌面級中央處理器 |
|
? |
典型功耗 | 65W |
|
? |
插座 | LGA1700 |
|
? |
芯片組 | H610 |
|
? |
BIOS | AMI UEFI BIOS |
|
內存 |
插槽 | 2 * SO-DIMM插槽，支持雙通道DDR4-3200 MT/s |
|
? |
容量 | 單條最大32GB |
|
網絡 |
芯片 | 1?* Intel? i219V 千兆網絡芯片
5 * Intel? i210AT?千兆網絡芯片 |
|
存儲 |
SATA | 1?* SATA?3.0接口 |
|
? |
M.2 | 1 * M.2 Key-M插槽（SATA3.0，2280） |
|
擴展插槽 |
Mini PCIe | 1 * Mini PCIe1插槽（PCIe x1，支持WiFi）
1 * Mini PCIe2插槽（USB 2.0信號，支持4G，附帶1 * Nano SIM卡插槽） |
|
? |
PCIe | 1?* PCIe x8接口(包含1*PCIe x4 + 2*PCIe x1 + PSON信號) |
|
海岸線接口 |
網絡 | 6 * RJ45接口 |
|
? |
USB | 4 * USB 5Gbps?Type-A接口 |
|
? |
串口 | 2 * DB9，支持RS2323/RS485模式，跳帽選擇 |
|
? |
顯示 | 1 * HDMI接口: 最高支持4096*2160 @ 30Hz
1 * DP接口: 最高支持4096*2160 @ 30Hz |
|
? |
外置信號 | 1 * 外置信號接口（含開/關機信號） |
|
? |
按鍵1 | 電源開關開關按鍵 |
|
? |
按鍵2 | COMS清除按鍵 |
|
? |
按鍵3 | 系統還原按鍵 |
|
? |
LED | 系統+硬盤狀態燈 |
|
? |
電源輸入 | 1 * 電源輸入插座 (2x2P 5.08mm) |
|
內置接口 |
電源輸入 | 1 * 電源輸入插座 (2x1P 3.96mm) |
|
? |
SATA | 1?* SATA?3.0接口 |
|
? |
USB | 2 * USB2.0 插座
1?* USB 2.0 Type-A接口 |
|
? |
eDP | 1 * eDP?FPC插座 |
|
? |
音頻 | 1 * 前置音頻插針（Line-Out + MIC） |
|
? |
風扇 | 1?* CPU風扇插座 |
|
? |
SIM卡座 | 1 * Nano SIM卡座 |
|
電源 |
類型 | 直流 |
|
? |
輸入電壓 | 12-24V |
|
? |
連接器 | 2?* 2P電源插座 (P=5.08mm) |
|
? |
RTC電池 | 帶繩CR2032紐扣電池 |
|
系統 |
Windows | Win?10/11 |
|
? |
Linux | Linux |
|
可信平臺 |
TPM | fTPM |
|
看門狗 |
輸出信號 | 系統復位 |
|
? |
可編程間隔 | 1 ~ 255秒 |
|
物理屬性 |
機箱材質 | 鍍鋅鋼板 |
|
? |
機箱尺寸 | 225.2mm(寬) * 169mm(深) * 62mm(高)，含掛耳 |
|
? |
安裝方式 | 壁掛/桌面 |
|
環境參數 |
散熱方式 | 智能風扇散熱 |
| ? | 工作溫度 | -20?~ 60℃ |
| ? | 存儲溫度 | -20 ~ 75℃ |
| ? | 相對濕度 | 5 ~ 95%，無冷凝 |
-
